АКСУ-02-8 – Автоматическая компрессорно-сигнальная установка
СОСТАВ ИЗДЕЛИЯ

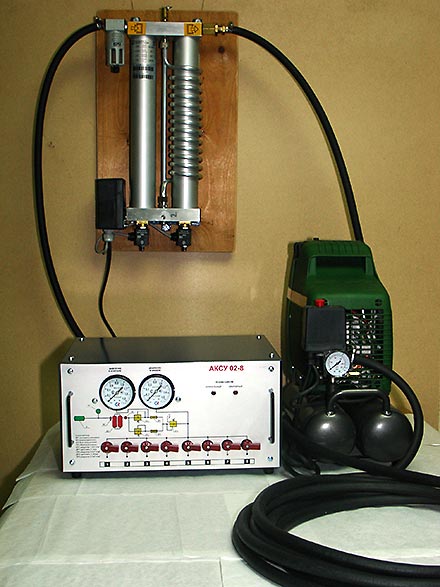

Автоматическая компрессорно-сигнальная установка состоит из компрессора, блока осушки и распределительного статива.
Установка предназначена для питания осушенным сжатым воздухом кабелей связи, автоматического поддержания в них избыточного постоянного давления, контроля герметичности оболочки кабелей связи. Установка предназначена для эксплуатации в составе обслуживаемого усилительного пункта (ОУП). Установка позволяет обслуживать одновременно до 8 кабелей связи. При повреждении оболочки обслуживаемого кабеля установка сигнализирует об этом, путем световой сигнализации на панели прибора. Установка полностью совместима для работы комплектно с АУСКИД-1М. Автоматическая компрессорно-сигнальная установка состоит из компрессора, блока осушки и распределительного статива
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ НОМИНАЛЬНОЕ ЗНАЧЕНИЕ
НАИМЕНОВАНИЕ | НОМИНАЛЬНОЕ ЗНАЧЕНИЕ |
---|---|
3.1 Установка работоспособна: 3.1.1. При температуре окружающей среды , град. С : 3.1.2. При относительной влажности до 98% в среде с температурой +30 С : 3.1.3. После кратковременного пребывания её в среде с температурой –30 С : |
От +5 до +35 |
3.2. Избыточное давление воздуха на выходе установки при расходе его от 0,2 л/мин. до 3 л/мин., Па(кГс/см 2 ): |
49х10 3 ±4,96х10 3 (0,5±0,05) |
3.3 Расход воздуха из установки при одном открытом вентиле: через расходный клапан, л/мин. не менее: |
20 |
3.4. Влажность воздуха на выходе установки при эксплуатации в нормальных климатических условиях , не более , г/м 3 : |
0,3 |
3.5. Дроссель обеспечивает расход воздуха на выходе установки , л/мин.: |
0,03±0,01 |
3.6. Пределы срабатывания расходного клапана установки: нижний, Па(кГс/см 2 ): верхний, Па(кГс/см 2 ): |
68,6х10 3 ±4,9х10 3 (0,7±0,05) 88,6х10 3 ±4,9х10 3 (0,9±0,05) |
3.7.Негерметичность установки в течение часа: на входе установки, Па(кГс/см 2 ), не более: на выходе установки Па(кГс/см 2 ), не более: |
98х10 4 (10) 64х10 3 (0,65) |
3.8. Масса установки без комплекта монтажных частей, кг, не более: |
40 |
3.9. Габаритные размеры установки , мм.: компрессор: осушитель воздуха: распределительный статив: |
410х187х450 170х90х550 400х350х200 |
